Сборки радиочастотных (RF) кабелей являются критически важным компонентом в широком спектре коммуникационных и электронных систем. Они используются для передачи сигналов между устройствами, обеспечивая минимальные потери сигнала и поддерживая высокую производительность на различных частотах. Независимо от того, работаете ли вы в сфере телекоммуникаций, военных приложений или промышленных сред, понимание типов и областей применения сборок радиочастотных кабелей имеет важное значение.

В этом блоге будут рассмотрены следующие аспекты сборок радиочастотных кабелей: различные типы, их основные применения и углубленный обзор специализированных вариантов, таких как сборки коаксиальных радиочастотных кабелей , заказные сборки радиочастотных кабелей и сборки радиочастотных кабелей высокой мощности . Мы также рассмотрим важность выбора правильного кабеля для конкретных задач.

Введение в радиочастотные кабельные сборки

Сборки радиочастотных кабелей играют важную роль в передаче радиочастотных сигналов в различных отраслях. Эти кабели предназначены для передачи высокочастотных электромагнитных сигналов на короткие и средние расстояния с минимальными потерями, что делает их необходимыми для эффективного функционирования многих современных систем связи. От бытовой электроники до спутниковой связи сборки радиочастотных кабелей имеют решающее значение для обеспечения эффективной и надежной передачи данных.

Что такое сборка радиочастотного кабеля?

Сборка радиочастотного кабеля состоит из кабеля и одного или нескольких разъемов, специально предназначенных для передачи радиочастотного сигнала. Такие кабели обычно изготавливаются с использованием коаксиальной структуры для экранирования сигнала от электромагнитных помех (ЭМП).

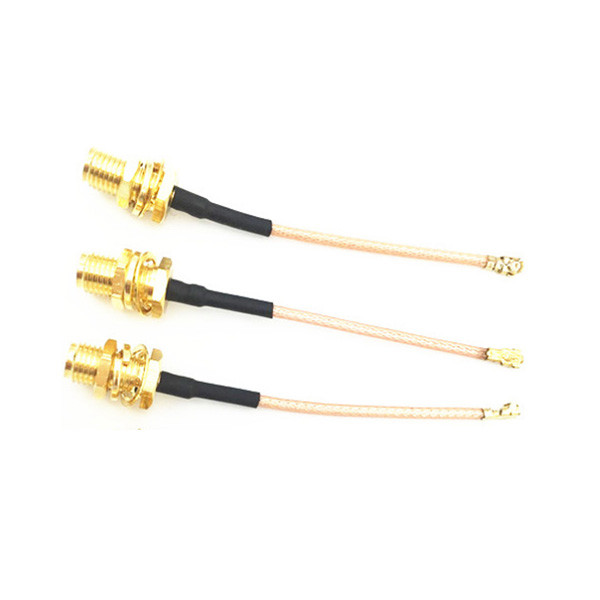

Разъем IPEX-SMA female RG178 RF коаксиальный кабель Acssembly XMR-L008

Ключевые компоненты:

• Центральный проводник : обычно изготавливается из меди и передает радиочастотный сигнал.
• Диэлектрический изолятор : окружает центральный проводник, предотвращая потерю сигнала и поддерживая импеданс.
• Внешний экран : проводящий экран, защищающий от внешних электромагнитных помех.
• Внешняя оболочка : обеспечивает изоляцию и механическую защиту.

Эти сборки обычно используются в средах, где целостность сигнала имеет первостепенное значение, например, в телекоммуникациях, передаче данных и военной связи.

Коаксиальные кабельные сборки RF

Коаксиальные кабельные сборки RF являются наиболее распространенным типом RF-кабеля, используемого для передачи сигнала. Коаксиальные кабели характеризуются своей концентрической структурой, которая обеспечивает постоянный импеданс вдоль кабеля, сводя к минимуму потери сигнала и помехи.

Основные характеристики:

• Превосходное экранирование : коаксиальные кабели обеспечивают превосходную защиту от помех.
• Широкий диапазон частот : эти кабели могут работать в широком спектре частот: от мегагерц (МГц) до гигагерц (ГГц).
• Низкие потери : конструкция обеспечивает минимальные потери сигнала на расстоянии, что имеет решающее значение для высокочастотных приложений.

Распространенные применения :

• Спутниковая связь
• Теле- и радиовещание
• Беспроводные сети (Wi-Fi, сотовые сети)
• Лабораторное испытательное оборудование

Высокомощные радиочастотные кабельные сборки

Для приложений, требующих передачи мощных радиочастотных сигналов, идеальным выбором являются высокочастотные кабельные сборки . Эти сборки разработаны с использованием материалов и разъемов, которые могут выдерживать повышенную мощность без ущерба для качества сигнала или безопасности.

Характеристики:

• Высокая мощность : возможность управления мощностью радиочастот в диапазоне от сотен до тысяч ватт.
• Рассеивание тепла : Специализированная конструкция обеспечивает эффективное рассеивание тепла, выделяемого во время передачи.
• Долговечность : Изготовлено из прочных материалов, выдерживающих суровые условия и длительное использование.

Основные области применения :

• Военные радиолокационные системы
• Вещательные передатчики
• Усилители высокой мощности в промышленных условиях
• Наземные станции спутниковой связи

Индивидуальные сборки радиочастотных кабелей

Не все проекты требуют готовых решений. Индивидуальные сборки радиочастотных кабелей разрабатываются с учетом конкретных потребностей уникальных приложений. Будь то специализированный разъем, нестандартная длина кабеля или необычное требование к частоте, индивидуальные сборки разрабатываются для обеспечения оптимальной производительности в любой среде.

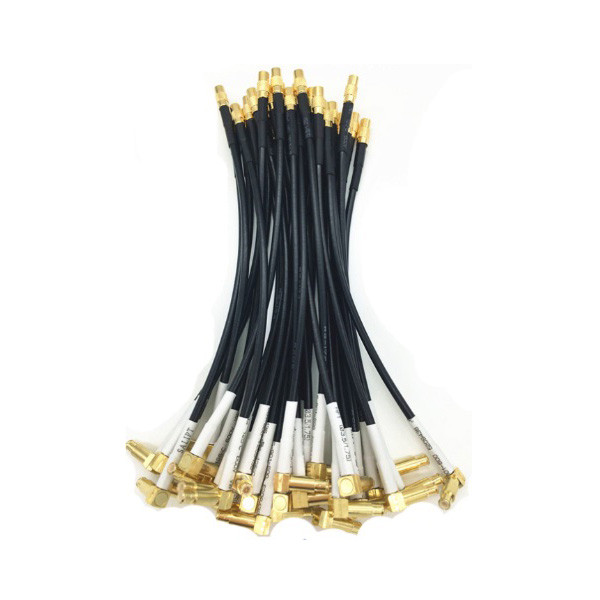

MCX Female to MCX Connector RG174 RF Cable Assembly XMR-L013

Преимущества индивидуальных сборок радиочастотных кабелей:

• Индивидуальная конструкция : гарантирует, что кабельная сборка точно соответствует электрическим, механическим и экологическим требованиям.
• Специализированные разъемы : выбирайте из широкого ассортимента разъемов, включая SMA, BNC и N-типа, в зависимости от конкретных систем.
• Гибкие решения : индивидуальные решения обеспечивают гибкость в отношении длины кабеля, диапазона частот и мощности.

Где используются индивидуальные сборки радиочастотных кабелей?

• Аэрокосмические системы
• Оборона и военная связь
• Медицинские устройства визуализации
• Исследования и разработки

Распространенные области применения радиочастотных кабельных сборок

Сборки радиочастотных кабелей широко используются в различных отраслях промышленности. Вот несколько примеров:

Телекоммуникации :

Сборки радиочастотных кабелей необходимы для сотовой связи, спутниковых систем и широкополосных сетей. Они обеспечивают передачу высокочастотного сигнала с минимальными потерями, гарантируя четкую и бесперебойную связь.

Аэрокосмическая промышленность :

В самолетах и космических кораблях радиочастотные кабельные сборки используются для систем связи, навигации и радиолокации. Эти сборки должны выдерживать экстремальные температуры, вибрации и изменения давления.

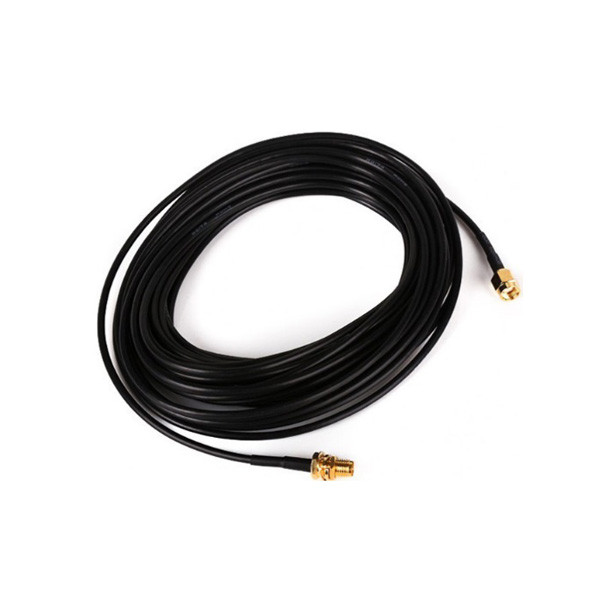

Разъем RPSMA RG174 RF коаксиальный кабельный узел XMR-L014

Военный :

Прочность имеет решающее значение в военных приложениях. Радиочастотные кабели в этой области разработаны для того, чтобы выдерживать самые суровые условия, сохраняя при этом целостность сигнала. Эти сборки используются в радарах, системах наблюдения и защищенной связи.

Промышленные :

От робототехники до автоматизированных систем, радиочастотные кабельные сборки используются для передачи данных и сигналов управления в промышленных приложениях. Эти кабели созданы, чтобы выдерживать интенсивное использование, воздействие химикатов и высоких температур.

Типы радиочастотных кабельных сборок в зависимости от типов разъемов

В радиочастотных кабельных сборках используются различные типы разъемов, каждый из которых подходит для определенных областей применения:

Разъемы SMA :

Небольшие высокочастотные разъемы, обычно используемые в лабораторном оборудовании, сотовых устройствах и системах Wi-Fi.

Разъемы N-типа :

Большие разъемы, предназначенные для мощных приложений и наружных сред. Они обеспечивают надежную работу в суровых условиях.

Разъемы TNC :

Аналогично разъемам BNC, но с резьбовым механизмом соединения для лучшей производительности на более высоких частотах.

Типы радиочастотных кабельных сборок в зависимости от типа кабеля

Тип кабеля, используемого в сборке, существенно влияет на ее производительность:

Коаксиальные кабели :

Чаще всего используется для передачи радиочастот, обеспечивает низкие потери и превосходное экранирование.

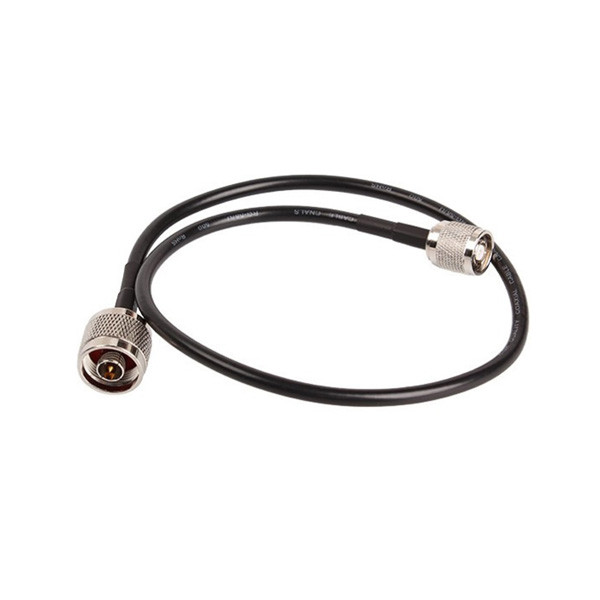

N-образный разъем и N-образный разъем RG58 коаксиальный кабель RF сборка XMR-L018

Полужесткие кабели :

Обеспечивают лучшее экранирование и более высокие частотные характеристики, но менее гибки, чем коаксиальные кабели.

Гибкие кабели :

Универсальность и простота установки в условиях ограниченного пространства.

Сборки радиочастотных кабелей в телекоммуникациях

Сборки радиочастотных кабелей жизненно важны в сотовых сетях, системах Wi-Fi и спутниковой связи, обеспечивая необходимую инфраструктуру для современных телекоммуникаций. Возможность обработки больших объемов данных на высоких скоростях с минимальными помехами является ключевым фактором их широкого использования.

Сборки радиочастотных кабелей в военной и аэрокосмической промышленности

Военный и аэрокосмический секторы в значительной степени полагаются на сборки радиочастотных кабелей для критически важных операций. Эти сборки должны соответствовать строгим спецификациям, чтобы гарантировать долговечность, надежность и высокую производительность в экстремальных условиях, таких как полеты на большой высоте, пересеченная местность и военные операции с высокими ставками.

Выбор подходящего комплекта радиочастотного кабеля для вашего проекта

Выбор правильной сборки радиочастотного кабеля зависит от нескольких факторов:

• Диапазон частот : для более высоких частот требуются кабели с лучшим экранированием и меньшими потерями.
• Управление питанием : для приложений высокой мощности требуются кабели, спроектированные таким образом, чтобы контролировать рассеивание тепла и предотвращать ухудшение сигнала.
• Условия окружающей среды : для некоторых применений требуются кабельные сборки, которые являются водонепроницаемыми, устойчивыми к ультрафиолетовому излучению или выдерживают экстремальные температуры.

Важность целостности сигнала в радиочастотных сборках

Целостность сигнала является критическим фактором в проектировании кабельных сборок RF. Обеспечение хорошей экранировки и правильной терминации кабелей помогает снизить потери сигнала и помехи, что необходимо для поддержания четкой связи в высокочастотных системах.

Сборка пользовательских радиочастотных кабелей: процесс проектирования

Настройка сборки радиочастотного кабеля подразумевает сотрудничество с производителями для указания таких деталей, как тип кабеля, длина, разъемы и требования к питанию. Процесс проектирования гарантирует, что сборка оптимизирована для предполагаемого использования с учетом конкретных электрических, механических и экологических факторов.

Будущее радиочастотных кабельных сборок

По мере развития коммуникационных технологий растут и требования к сборкам радиочастотных кабелей. Инновации в материалах, конструкции и производственных процессах приводят к созданию более эффективных, долговечных и высокопроизводительных кабелей, что обеспечивает еще более быструю и надежную передачу сигнала.

Часто задаваемые вопросы о сборках радиочастотных кабелей

Для чего используются радиочастотные кабельные сборки?

Радиочастотные кабельные сборки используются для передачи высокочастотных сигналов в таких приложениях, как телекоммуникации, вещание и военные системы.

В чем разница между коаксиальными и полужесткими кабелями?

Коаксиальные кабели гибкие и обеспечивают хорошее экранирование, в то время как полужесткие кабели обеспечивают превосходную производительность на более высоких частотах, но менее гибкие.

Могу ли я заказать индивидуальный комплект радиочастотного кабеля?

Да, индивидуальные сборки радиочастотных кабелей могут быть изготовлены с учетом конкретных требований, таких как длина, тип разъема и условия окружающей среды.

Как выбрать правильный ВЧ-кабель для приложений высокой мощности?

Выбирайте высокочастотные кабельные сборки высокой мощности, изготовленные из прочных материалов, обладающие хорошим рассеиванием тепла и способные выдерживать требуемые уровни мощности без ухудшения качества сигнала.

Подходят ли коаксиальные кабели RF для использования вне помещений?

Да, многие коаксиальные кабели РЧ-связи оснащены защищенными от атмосферных воздействий разъемами и прочной внешней оболочкой для использования вне помещений.

В каких отраслях промышленности используются радиочастотные кабельные сборки?

Такие отрасли, как телекоммуникации, аэрокосмическая промышленность, военная промышленность, промышленная автоматизация и вещание, используют радиочастотные кабельные сборки для передачи высокочастотных сигналов.
