Коаксиальные радиочастотные разъемы являются неотъемлемой частью современных систем связи, обеспечивая бесперебойную передачу сигнала между различными устройствами и приложениями. В этом руководстве мы рассмотрим, что делает эти разъемы необходимыми, рассмотрим их типы и применение, а также предложим советы по выбору и обслуживанию разъемов, подходящих для ваших нужд.

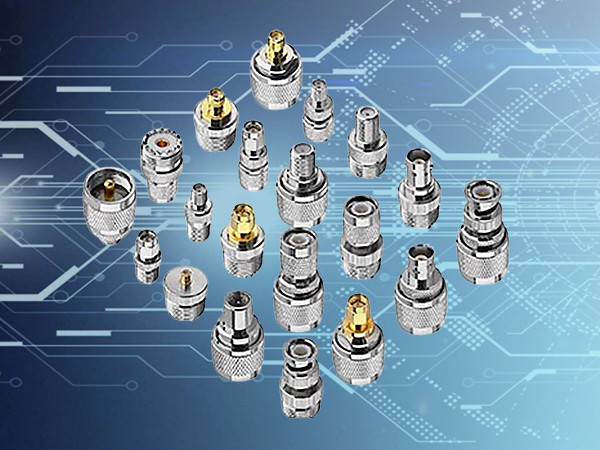

Поставщик радиочастотных разъемов - xiaomaantenna.com

Что такое коаксиальные радиочастотные разъемы?

Коаксиальные радиочастотные разъемы — это специализированные компоненты, предназначенные для терминирования коаксиальных кабелей, что обеспечивает эффективную передачу радиочастотных (РЧ) сигналов между устройствами. Известные своей надежностью и универсальностью, эти разъемы находят применение во многих областях: от телекоммуникаций до медицинского оборудования.

Основы коаксиальных радиочастотных разъемов

Определение и цель

Коаксиальные радиочастотные разъемы служат мостом между коаксиальными кабелями и электронными устройствами, обеспечивая минимальные потери сигнала и помехи. Их прочная конструкция охватывает широкий диапазон частот, от низких уровней МГц до спектров ГГц.

Основные характеристики радиочастотных разъемов

• Согласование импеданса: обеспечивает оптимальный поток сигнала.
• Долговечность: выдерживает воздействие окружающей среды и износ при эксплуатации.

• Разнообразие: выпускается во многих формах для различных сфер применения.




Типы коаксиальных радиочастотных разъемов

Ниже приведено краткое сравнение наиболее часто используемых коаксиальных радиочастотных разъемов, которое поможет вам выбрать подходящий для ваших нужд:

Каждый тип коаксиального радиочастотного разъема выполняет определенную функцию:

BNC-коннекторы

Эти разъемы, широко используемые в оборудовании для видеотрансляций и тестирования, поддерживают функцию быстрого подключения/отключения.

SMA-разъемы

Разъемы SMA, идеально подходящие для СВЧ-частот, имеют резьбовую конструкцию, обеспечивающую точность и надежность.

TNC-разъемы

Разъемы TNC, являющиеся усовершенствованной версией конструкции BNC, лучше работают в высокочастотных приложениях и часто используются в аэрокосмической отрасли.

Разъемы N-типа

Эти надежные разъемы поддерживают частоты до 11 ГГц, что делает их пригодными для крупных систем связи.

Разъемы F-типа

Разъемы F-типа, широко используемые в системах кабельного телевидения, обеспечивают экономическую эффективность без ущерба для производительности.

Применение коаксиальных радиочастотных разъемов

• Телекоммуникации: необходимы для систем сотовой и спутниковой связи.
• Вещание: используется в студийном оборудовании для передачи высококачественных сигналов.
• Медицинские приборы: встречаются в оборудовании для визуализации, например, в аппаратах МРТ.
• Авиация и космонавтика: неотъемлемая часть авионики и военных устройств связи.

• Устройства Интернета вещей: поддерживают сети «умного дома» и промышленного Интернета вещей.




Преимущества коаксиальных ВЧ-разъемов

• Поддержка высоких частот: подходит для современных приложений, таких как 5G.
• Надежная передача сигнала: сохраняет качество на больших расстояниях.

• Прочная конструкция: устойчива к воздействию окружающей среды и механическим повреждениям.




Ключевые соображения при выборе радиочастотных разъемов

Выбор правильного коаксиального ВЧ-разъема зависит от нескольких факторов:

1. Согласование импеданса: для предотвращения искажения сигнала.
2. Форм-фактор: гарантирует, что разъем подойдет вашей системе.
3. Диапазон частот: соответствует рабочему диапазону вашего приложения.

4. Условия окружающей среды: учитывают воздействие влаги, тепла и т. д.




Советы по установке и обслуживанию

• Правильная сборка: следуйте инструкциям производителя, чтобы избежать повреждений.
• Меры предосторожности при обращении: используйте соответствующие инструменты, чтобы предотвратить деформацию разъема.

• Техническое обслуживание: регулярные проверки помогают избежать снижения производительности.




Устранение распространенных проблем

Причины потери сигнала

• Ослабленные соединения
• Несоответствия импеданса
• Изношенные разъемы

Решения для устранения радиопомех

• Методы экранирования
• Высококачественные разъемы

• Регулярные проверки системы




Будущие тенденции в области радиочастотных разъемов

Новые технологии, такие как 5G и 6G, стимулируют инновации в области радиочастотных разъемов. Тенденции включают в себя меньшие разъемы, улучшенные материалы для долговечности и индивидуальные решения для высокоскоростных сетей.

Часто задаваемые вопросы

1. Какие типы радиочастотных разъемов наиболее популярны?
Разъемы SMA, BNC, TNC, N-типа и F-типа широко используются в различных отраслях промышленности.

2. Можно ли использовать радиочастотные разъемы для приложений 5G?
Да, разъемы SMA и N-типа обычно используются в инфраструктурах 5G.

3. Как устранить неполадки, связанные с потерей сигнала в коаксиальных ВЧ-разъемах?
Проверьте надежность соединений, наличие поврежденных кабелей и наличие помех извне.

4. В чем разница между разъемами SMA и TNC?
SMA компактный и резьбовой, идеально подходит для высоких частот. TNC обеспечивает лучшую производительность в более жестких условиях.

5. Являются ли радиочастотные разъемы устойчивыми к атмосферным воздействиям?
Некоторые из них, например, герметичные разъемы N-типа, предназначены для использования вне помещений.

6. Как выбрать лучший коаксиальный ВЧ-разъем для моего устройства?
При выборе наилучшего варианта учитывайте сопротивление, частоту и факторы окружающей среды.

Заключение

Коаксиальные радиочастотные разъемы играют ключевую роль в обеспечении современных коммуникационных технологий. Выбрав правильный тип разъема, правильно его обслуживая и оставаясь в курсе технологических достижений, вы можете обеспечить превосходную производительность в различных приложениях.
