Радиочастотные разъемы являются основой систем передачи высокочастотных сигналов. Будь то телекоммуникации, аэрокосмическая промышленность, медицинские приборы или бытовая электроника, выбор правильного радиочастотного разъема имеет решающее значение для целостности сигнала, надежности и долгосрочной производительности системы. При наличии множества вариантов может быть сложно определить лучший разъем для ваших нужд. В этом руководстве изложены 10 ключевых факторов, которые помогут вам принять обоснованное решение.

1. Диапазон частот

Диапазон частот вашей системы — это первый и самый важный фактор, который следует учитывать. Различные типы радиочастотных разъемов предназначены для работы в определенных диапазонах частот.

• Низкая частота (< 1 ГГц) : разъемы типа BNC подходят для таких приложений, как видео или приборостроение.
• Высокая частота (> 1 ГГц) : для высокоскоростной передачи данных и связи используйте такие разъемы, как SMA, N-типа или 2,92 мм.

Убедитесь, что разъем может работать на данной частоте, не вызывая значительных потерь или ухудшения сигнала.

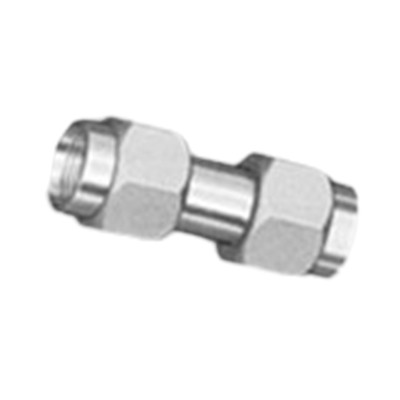

Двойной коаксиальный разъем SMA Male XMR-SMA3080

2. Сопротивление

Импеданс — это мера сопротивления в электрической цепи. Радиочастотные разъемы обычно имеют два стандартных значения импеданса:

• 50 Ом : используется в радиочастотных приложениях, таких как беспроводная связь и радиолокационные системы.
• 75 Ом : идеально подходит для передачи видео и широкополосного сигнала.

Использование неправильного импеданса может привести к отражениям и потерям сигнала, что отрицательно скажется на производительности системы.

3. Мощность нагрузки

Уровни мощности в вашем приложении определяют тип необходимого RF-разъема. Перегрузка разъема может привести к перегреву и искажению сигнала.

• Низкая мощность (<10 Вт) : идеально подходят компактные разъемы, такие как SMA или MMCX.
• Высокая мощность (>100 Вт) : прочные разъемы типа N или 7/16 DIN предназначены для приложений с высокой мощностью.

Проверьте спецификации производителя, чтобы убедиться, что разъем соответствует вашим требованиям к питанию.

4. Тип интерфейса разъема

Тип интерфейса определяет, как разъем подключается к кабелям и устройствам. Популярные варианты включают:

• BNC : функция быстрого подключения, идеально подходящая для тестирования и измерений.
• SMA : компактный и поддерживает высокие частоты, используется в телекоммуникациях.
• TNC : Резьба для устойчивости к вибрации, подходит для применения в аэрокосмической и военной промышленности.

Выберите интерфейс, который соответствует физическим и механическим потребностям вашего приложения.

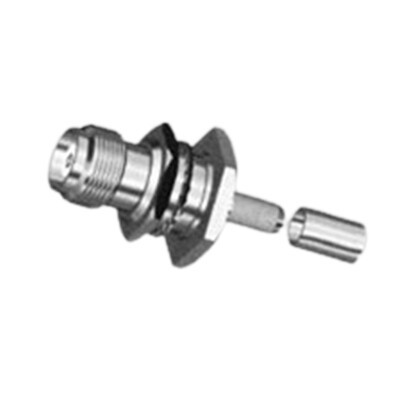

Коаксиальный разъем TNC Female Bulkhead RF для кабеля SYV-50-3 XMR-TNC5110

5. Экологическая пригодность

Операционная среда существенно влияет на выбор разъема. Факторы, которые следует учитывать, включают:

• Температурная стойкость : для высокотемпературных сред используйте соединители с изоляцией из ПТФЭ.
• Водонепроницаемость : для наружного или морского применения выбирайте разъемы со степенью защиты IP, например, N-типа.
• Устойчивость к коррозии : разъемы из нержавеющей стали или позолоченные разъемы идеально подходят для агрессивных сред.

Соответствие разъема условиям окружающей среды обеспечивает надежность и долговечность.

6. Долговечность и жизненный цикл

Прочность имеет важное значение, особенно в приложениях с частыми подключениями и отключениями. Ищите:

• Циклы сопряжения : высококачественные разъемы поддерживают тысячи соединений без ухудшения качества.
• Качество материала : позолоченные или никелированные контакты устойчивы к износу и обеспечивают долговечность.

Если ваше приложение предполагает использование мобильного или портативного оборудования, отдайте приоритет долговечности.

7. Размер и вес

Компактным устройствам требуются миниатюрные радиочастотные разъемы, но они должны сохранять производительность.

• Миниатюрные разъемы : MCX, MMCX или U.FL идеально подходят для устройств с ограниченным пространством.
• Разъемы большего размера : используйте разъемы типа N или 7/16 DIN, когда пространство не имеет значения, особенно в системах высокой мощности.

Убедитесь, что размер разъема соответствует общей конструкции системы.

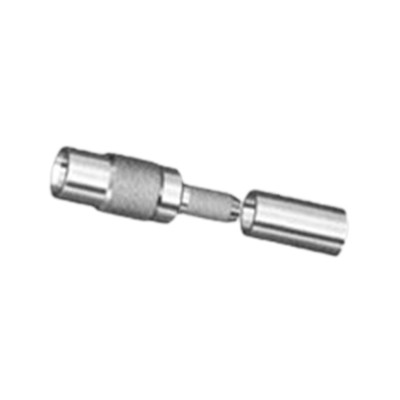

Коаксиальный обжимной разъем MCX Jack для кабеля SFF-50-1.5-1 XMR-MCX1080

8. Вносимые потери и возвратные потери

Вносимые потери и обратные потери являются важнейшими показателями производительности для радиочастотных разъемов:

• Вносимые потери : измеряет потери сигнала при прохождении через разъем. Более низкие значения указывают на лучшую производительность.
• Возвратные потери : показывает, насколько сильно сигнал отражается из-за несоответствия импеданса. Более высокие значения предпочтительны.

Ознакомьтесь с техническими паспортами производителя, чтобы выбрать разъемы с оптимальными показателями производительности.

9. Простота установки и обслуживания

Некоторые радиочастотные разъемы проще установить, чем другие, в зависимости от их конструкции и необходимых инструментов.

• Механизмы быстрой фиксации : разъемы BNC обеспечивают легкую установку для частого подключения.
• Резьбовые соединители : соединители TNC или SMA обеспечивают надежную фиксацию, но требуют больше времени для установки.

Подумайте, требуется ли в вашем случае частое снятие соединителей или постоянная установка.

10. Стоимость и доступность

Баланс производительности и бюджета имеет решающее значение при выборе RF-коннекторов. Высококачественные коннекторы часто стоят дорого, но они обеспечивают долгосрочную надежность.

• Ограничения по бюджету : сравните разъемы разных марок, чтобы выбрать экономически эффективное решение.
• Доступность : выбирайте широкодоступные разъемы, чтобы упростить будущие замены или расширения.

Помните, что инвестиции в прочный и высокопроизводительный соединитель позволяют сэкономить средства в долгосрочной перспективе.

Почему эти факторы имеют значение

Выбор правильного разъема RF подразумевает баланс технических требований, условий окружающей среды и соображений стоимости. Сосредоточившись на этих 10 факторах, вы можете быть уверены, что ваш выбор соответствует потребностям вашего приложения и обеспечивает надежную производительность.

Часто задаваемые вопросы (FAQ)

1. Могу ли я использовать любой радиочастотный разъем для высокочастотных приложений?
Нет. Разъемы RF предназначены для определенных диапазонов частот. Всегда проверяйте частотный диапазон разъема.

2. Как обеспечить правильную установку радиочастотного разъема?
Следуйте инструкциям производителя и используйте рекомендуемые инструменты, чтобы не повредить разъем или кабель.

3. Являются ли радиочастотные разъемы водонепроницаемыми?
Не все разъемы RF водонепроницаемы. Для наружного применения выбирайте водонепроницаемые разъемы, такие как N-type с классом защиты IP67.

4. В чем разница между разъемами SMA и TNC?
Разъемы SMA компактны и идеально подходят для высокочастотных приложений. Разъемы TNC имеют резьбу и более устойчивы к вибрации.

5. Как узнать, долговечен ли мой радиочастотный разъем?
Проверьте спецификации на циклы сопряжения и качество материала. Высококачественные разъемы обычно служат дольше.

6. Что произойдет, если я использую разъем с несоответствующим сопротивлением?
Несоответствие импеданса может привести к отражению сигнала, что приведет к снижению производительности и потенциальному повреждению системы.

Заключение

Выбор правильного разъема RF имеет важное значение для обеспечения оптимальной производительности, надежности и долговечности в высокочастотных системах. Принимая во внимание такие факторы, как частота, мощность, условия окружающей среды и стоимость, вы можете принять обоснованное решение, соответствующее вашим конкретным потребностям. Инвестируйте в правильный разъем сегодня, чтобы избежать проблем с производительностью завтра!
