射频连接器简介

RF 连接器或RF 无线电连接器是任何需要传输高频信号的系统中的关键组件。这些连接器旨在保持信号完整性，确保传输过程中的损耗或干扰最小。从通信系统和无线网络到广播设备和卫星系统，RF 连接器在依赖 RF 信号的设备的无缝运行中发挥着至关重要的作用。

在本文中，我们将探讨各种类型的 RF 连接器、它们的特性、应用以及根据您的需求选择合适连接器的注意事项。

射频连接器的主要特性

选择射频连接器时，有几个关键特性会影响其性能和对不同应用的适用性：

1. 频率范围：不同的 RF 连接器支持不同的频率范围，通常从几兆赫 (MHz) 到几千兆赫 (GHz)。在为微波通信或电视广播等特定应用选择连接器时，频率范围是一个关键因素。

2. 阻抗匹配：保持正确的阻抗（通常为 50 或 75 欧姆）对于最大限度地减少信号反射和功率损耗至关重要。许多 RF 连接器的设计都确保与所连接的电缆和设备完美匹配阻抗。

3. 功率处理：一些射频连接器设计用于处理更高的功率水平，特别是在无线电发射器和广播系统等电力传输至关重要的应用中。

4. 耐用性和环境因素：户外系统中使用的射频连接器必须耐用，能够抵抗诸如潮湿、灰尘和极端温度等环境因素。许多连接器专门设计用于恶劣环境。

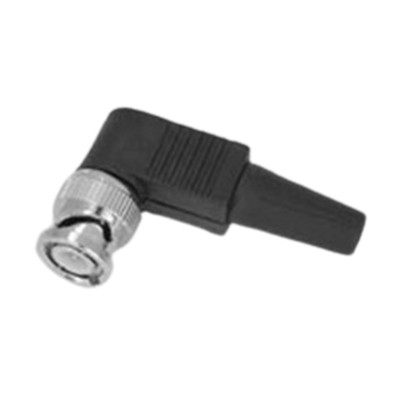

适用于 RG-58/U 电缆的直角 BNC 公头射频同轴连接器 XMR-BNC0010

常见的射频连接器类型

RF 连接器有多种类型，根据其设计和性能特点，每种类型都适用于不同的应用。以下是最常用的 RF 连接器的分类：

BNC 连接器

BNC（Bayonet Neill-Concelman）连接器是广为人知的射频连接器之一，因其在低频应用中的广泛使用而广为人知。它们具有快速连接/断开机制，在速度至关重要的应用中非常方便用户使用。

• 应用：BNC 连接器常用于闭路电视系统、测试设备和低功率视频传输。
• 优点：价格实惠，使用方便。
• 缺点：BNC 连接器不适合高频应用，因为它们难以保持 4 GHz 以上的性能。

SMA 射频连接器

SMA RF 连接器是一种高性能连接器，专为更高频率应用而设计，通常高达 18 GHz，但某些专用版本甚至可以处理更高的频率。

• 应用：常见于无线通信系统、天线和蜂窝网络。
• 优点：SMA 连接器在高频环境中具有出色的性能。

• 缺点：与其他一些连接器相比，它们更为脆弱，需要小心处理。

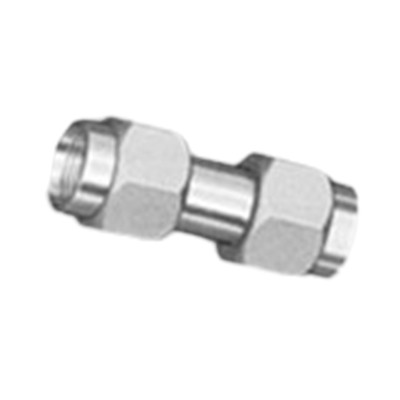

双 SMA 公头同轴连接器 XMR-SMA3080

N 型连接器

N 型连接器是中型连接器，可在高达 11 GHz 的频率下提供出色的性能。其坚固的设计使其成为户外和高功率应用的理想选择。

• 应用：N型连接器常用于无线电传输、蜂窝基站和微波通信系统。
• 优点：防水且高度耐用，适合户外使用。
• 缺点：与 SMA 等连接器相比尺寸较大，因此不太适合空间受限的应用。

TNC 连接器

TNC（螺纹 Neill-Concelman）连接器与 BNC 连接器类似，但具有螺纹耦合机制，可在更高频率和更恶劣的环境下提供更好的性能。

• 应用：TNC 连接器用于海洋、航空航天和户外无线系统。
• 优点：比 BNC 连接器更安全、处理更高频率的能力更强。

• 缺点：它们比 BNC 连接器稍微贵一些。

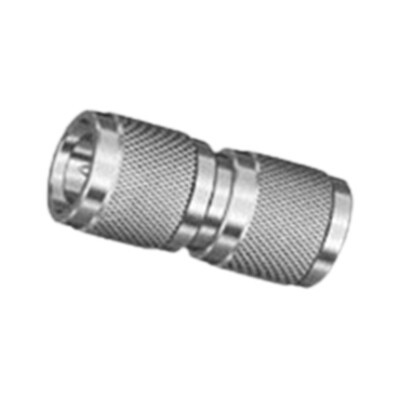

双 TNC 母头射频同轴适配器 XMR-TNC5010

MCX 和 MMCX 连接器

MCX 和 MMCX 连接器是小型化 RF 连接器，用于节省空间至关重要的应用，例如移动设备和 GPS 系统。它们在高达 6 GHz 的频率下提供良好的性能。

• 应用：常用于 GPS 接收器、蜂窝调制解调器和其他紧凑型 RF 设备。
• 优点：小巧、轻便。
• 缺点：由于尺寸较小，耐用性不如大型连接器。

超高频连接器

UHF 连接器专为低频应用而设计，自无线电传输早期就已投入使用。

• 应用：UHF 连接器主要用于电视和无线电广播设备。
• 优点：价格实惠、使用方便。

• 缺点：在 300 MHz 以上的频率下性能较差，不适合现代高频应用。

F 型连接器

F 型连接器通常用于有线电视系统和卫星接收器。其螺纹设计可确保安全连接。

• 应用：广泛用于住宅有线电视、卫星和互联网系统。
• 优点：对于家庭应用来说具有成本效益并且可靠。
• 缺点：仅限于较低频率，通常低于 1 GHz。

QMA 连接器

QMA 连接器是 SMA 连接器的快速断开版本，具有更便捷的耦合机制，可提供相同的高频性能。

• 应用：非常适合可能需要频繁断开连接的蜂窝通信系统。
• 优点：无需工具即可快速安装和拆卸。
• 缺点：比传统 SMA 连接器稍微笨重一些。

专用射频连接器

除了更常见的射频连接器外，还有专门为特定环境和性能要求设计的连接器。

7/16 DIN 连接器

7/16 DIN 连接器是专为电信系统设计的高功率 RF 连接器。它们在恶劣环境下也能提供出色的性能，是户外安装的理想选择。

• 应用：电信、广播塔和大功率天线系统。
• 优点：坚固的设计和高功率处理能力。
• 缺点：比大多数连接器笨重，不适合紧凑型设备。

SMP 连接器

SMP（超小型推入式）连接器用于高密度和高频率应用，特别是军事和航空航天系统。它们在空间和重量至关重要的环境中提供卓越的性能。

• 应用：航空航天、军用雷达和高频通信系统。
• 优点：小巧轻便，高频性能优异。
• 缺点：比大型连接器更昂贵且耐用性较差。

根据您的需求选择合适的射频连接器

选择射频连接器时，请考虑以下因素：

• 频率范围：确保连接器支持您的应用所需的频率范围。
• 环境条件：对于户外应用，请选择能够承受恶劣环境条件的连接器。
• 尺寸限制：在紧凑型设备中，可能需要 MCX 或 SMP 等小型化连接器。

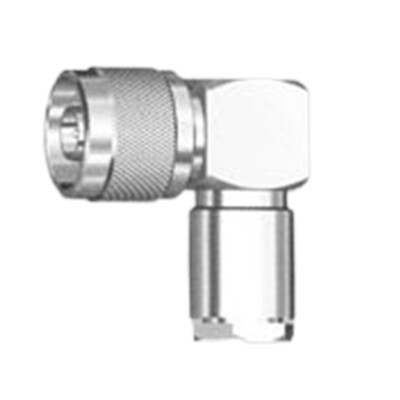

适用于 RG-213/U 同轴电缆的 N 插头压接射频连接器 XMR-N5050

射频连接器的正确安装和维护

为了确保射频连接器的可靠性能和使用寿命，请遵循以下安装和维护提示：

• 正确安装：确保连接器牢固固定，以避免信号丢失。对螺纹连接器使用适当的扭矩。
• 日常维护：定期检查连接器是否磨损、腐蚀或有碎屑，尤其是在户外安装时。
• 避免错误：确保连接器和电缆之间的阻抗匹配正确，以防止信号衰减。

射频连接器技术的未来趋势

随着对更高带宽和小型化设备的需求不断增长，射频连接器不断发展：

• 小型化：连接器在保持高频性能的同时变得更小，满足移动和物联网设备的需求。
• 更高的带宽：未来的射频连接器将被设计为支持更高的数据速率和频率，这对于下一代无线通信系统至关重要。
• 耐用性创新：材料科学的进步正在提高射频连接器的耐用性和可靠性，特别是在恶劣环境下。

常见问题 (FAQ)

什么是射频连接器？射频连接器是用于在天线、发射器和接收器等设备中传输射频信号的电连接器。

如何选择最佳的 RF 连接器？请考虑频率范围、阻抗、功率要求以及特定于您的应用的环境因素。

SMA 和 BNC 连接器之间有什么区别？ SMA 连接器适用于高频应用，而 BNC 连接器用于视频和 CCTV 等低频任务。

RF 连接器可以在户外系统中使用吗？可以，N 型和 7/16 DIN 等连接器专为户外使用而设计，具有防水和耐用性。

什么是高频 RF 连接器？高频 RF 连接器（如 SMA 和 SMP）设计用于千兆赫范围的应用（如电信和雷达）中高效工作。

如何维护射频连接器？定期清洁、正确安装和定期检查磨损将有助于保持最佳性能。

结论

RF 连接器对于确保从电信到广播等各种应用中射频信号的有效传输至关重要。通过了解不同类型的 RF 连接器及其独特特性，您可以在选择满足特定需求的连接器时做出明智的决定。正确的安装和维护将确保这些连接器可靠地运行，从而有助于 RF 通信系统的整体成功。
