Введение в радиочастотные разъемы

Разъемы RF или радиоразъемы RF являются критически важными компонентами в любой системе, требующей передачи высокочастотных сигналов. Эти разъемы предназначены для поддержания целостности сигнала, гарантируя минимальные потери или помехи во время передачи. От систем связи и беспроводных сетей до вещательного оборудования и спутниковых систем, разъемы RF играют важную роль в бесперебойной работе устройств, которые полагаются на сигналы RF.

В этой статье мы рассмотрим различные типы радиочастотных разъемов , их характеристики, области применения и рекомендации по выбору подходящего разъема в соответствии с вашими потребностями.

Основные характеристики радиочастотных разъемов

При выборе радиочастотных разъемов необходимо учитывать ряд важных характеристик, влияющих на их производительность и пригодность для различных применений:

1. Диапазон частот : Различные разъемы RF поддерживают различные диапазоны частот, обычно от нескольких мегагерц (МГц) до нескольких гигагерц (ГГц). Диапазон частот является решающим фактором при выборе разъемов для определенных приложений, таких как микроволновая связь или телевизионное вещание.

2. Согласование импеданса : Поддержание правильного импеданса (обычно 50 или 75 Ом) необходимо для минимизации отражения сигнала и потери мощности. Многие радиочастотные разъемы разработаны для обеспечения идеального согласования импеданса с кабелями и устройствами, которые они соединяют.

3. Передача мощности : некоторые радиочастотные разъемы рассчитаны на передачу более высоких уровней мощности, особенно в таких приложениях, как радиопередатчики и вещательные системы, где передача мощности имеет решающее значение.

4. Прочность и факторы окружающей среды : RF-разъемы, используемые в наружных системах, должны быть прочными, устойчивыми к факторам окружающей среды, таким как влага, пыль и экстремальные температуры. Многие разъемы специально разработаны для суровых условий.

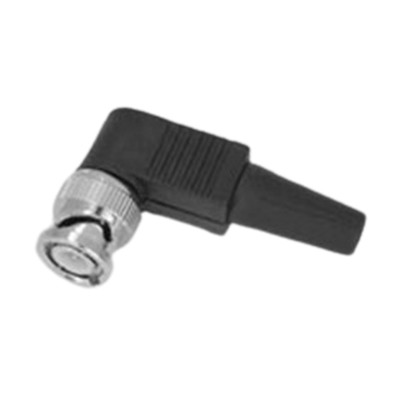

Прямоугольный коаксиальный разъем BNC Male RF для кабеля RG-58/U XMR-BNC0010

Распространенные типы радиочастотных разъемов

РЧ-разъемы бывают разных типов, каждый из которых подходит для разных приложений в зависимости от конструкции и эксплуатационных характеристик. Вот разбивка наиболее часто используемых РЧ-разъемов:

BNC-коннекторы

Разъемы BNC (Bayonet Neill-Concelman) являются одними из самых узнаваемых разъемов RF благодаря их широкому использованию в низкочастотных приложениях. Они оснащены механизмом быстрого соединения/отсоединения, что делает их удобными для использования в приложениях, где важна скорость.

• Применение : Разъемы BNC часто используются в системах видеонаблюдения, испытательном оборудовании и маломощной передаче видеосигнала.
• Плюсы : Они доступны по цене и просты в использовании.
• Минусы : разъемы BNC не очень подходят для высокочастотных приложений, поскольку им сложно поддерживать производительность на частотах выше 4 ГГц.

Разъемы SMA RF

Разъем SMA RF — это высокопроизводительный разъем, предназначенный для приложений с более высокими частотами, обычно до 18 ГГц, но некоторые специализированные версии могут работать и с более высокими частотами.

• Применение : Обычно встречается в системах беспроводной связи, антеннах и сотовых сетях.
• Плюсы : Разъемы SMA обеспечивают превосходную производительность в высокочастотных средах.

• Минусы : Они более хрупкие по сравнению с некоторыми другими разъемами и требуют осторожного обращения.

Двойной коаксиальный разъем SMA Male XMR-SMA3080

Разъемы N-типа

Разъемы N-Type — это разъемы среднего размера, которые обеспечивают превосходную производительность на частотах до 11 ГГц. Их прочная конструкция делает их идеальными для наружных и мощных приложений.

• Применение : Разъемы N-типа часто используются в радиопередающих устройствах, базовых станциях сотовой связи и системах микроволновой связи.
• Плюсы : Водонепроницаемый и очень прочный, подходит для использования на открытом воздухе.
• Минусы : больший размер по сравнению с разъемами типа SMA, что делает их менее подходящими для приложений с ограниченным пространством.

TNC-разъемы

Разъемы TNC (резьбовые Neill-Concelman) похожи на разъемы BNC, но оснащены резьбовым механизмом соединения, который обеспечивает лучшую производительность на более высоких частотах и в более жестких условиях.

• Применение : Разъемы TNC используются в морских, аэрокосмических и наружных беспроводных системах.
• Плюсы : более безопасный и лучше справляется с более высокими частотами, чем разъемы BNC.

• Минусы : Они немного дороже, чем разъемы BNC.

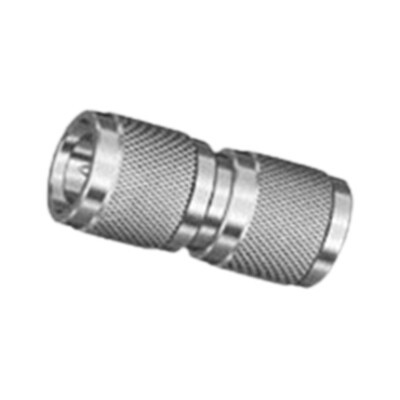

Двойной TNC-мама коаксиальный RF-адаптер XMR-TNC5010

Разъемы MCX и MMCX

Разъемы MCX и MMCX — это миниатюрные радиочастотные разъемы, используемые в приложениях, где экономия пространства имеет решающее значение, например, в мобильных устройствах и системах GPS. Они обеспечивают хорошую производительность на частотах до 6 ГГц.

• Применение : Обычно используется в GPS-приемниках, сотовых модемах и других компактных радиочастотных устройствах.
• Плюсы : Компактный и легкий.
• Минусы : небольшой размер делает их менее долговечными, чем более крупные разъемы.

Соединители УВЧ

Соединители UHF предназначены для применения на более низких частотах и используются с первых дней развития радиопередачи.

• Применение : Соединители UHF в основном используются в теле- и радиовещательном оборудовании.
• Плюсы : Доступная цена и простота использования.

• Минусы : Низкая производительность на частотах выше 300 МГц, что делает их непригодными для современных высокочастотных приложений.

Разъемы F-типа

Соединители F-типа обычно используются в системах кабельного телевидения и спутниковых ресиверах. Их резьбовая конструкция обеспечивает надежное соединение.

• Применение : Широко используется в домашних системах кабельного телевидения, спутникового телевидения и интернета.
• Плюсы : Экономичность и надежность для бытового применения.
• Минусы : Ограничено низкими частотами, обычно ниже 1 ГГц.

Разъемы QMA

Разъемы QMA представляют собой быстроразъемный вариант разъема SMA, обеспечивающий ту же высокочастотную производительность при более удобном механизме соединения.

• Применение : Идеально подходит для систем сотовой связи, где может потребоваться частое отключение.
• Плюсы : Быстрая установка и снятие без инструментов.
• Минусы : Немного громоздче традиционных разъемов SMA.

Специализированные радиочастотные разъемы

Помимо более распространенных радиочастотных разъемов, существуют специализированные типы, предназначенные для очень специфических условий и требований к производительности.

Разъемы 7/16 DIN

Разъемы 7/16 DIN — это мощные радиочастотные разъемы, предназначенные для использования в телекоммуникационных системах. Они обеспечивают превосходную производительность в суровых условиях, что делает их идеальными для наружных установок.

• Области применения : телекоммуникации, вещательные вышки и мощные антенные системы.
• Плюсы : Прочная конструкция и высокая мощность.
• Минусы : более громоздкие, чем большинство разъемов, что делает их непригодными для компактных устройств.

SMP-разъемы

Разъемы SMP (SubMiniature Push-On) используются в высокоплотных и высокочастотных приложениях, особенно в военных и аэрокосмических системах. Они обеспечивают превосходную производительность в средах, где пространство и вес имеют первостепенное значение.

• Области применения : аэрокосмическая техника, военные радары и системы высокочастотной связи.
• Плюсы : Компактный и легкий, обеспечивает превосходные высокочастотные характеристики.
• Минусы : более дорогие и менее долговечные, чем более крупные разъемы.

Выбор правильного радиочастотного разъема для ваших нужд

При выборе радиочастотного разъема учитывайте следующие факторы:

• Диапазон частот : убедитесь, что разъем поддерживает диапазон частот, необходимый для вашего приложения.
• Условия окружающей среды : для наружного применения выбирайте разъемы, рассчитанные на работу в суровых условиях окружающей среды.
• Ограничения по размеру : в компактных устройствах могут потребоваться миниатюрные разъемы, такие как MCX или SMP.

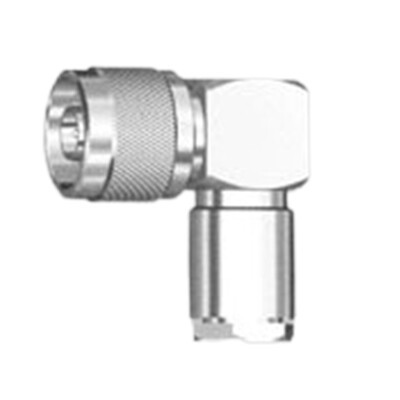

Обжимной ВЧ-разъем N-Plug для коаксиального кабеля RG-213/U XMR-N5050

Правильная установка и обслуживание радиочастотных разъемов

Чтобы обеспечить надежную работу и долговечность радиочастотных разъемов, следуйте следующим советам по установке и обслуживанию:

• Правильная установка : Убедитесь, что разъемы надежно закреплены, чтобы избежать потери сигнала. Используйте соответствующий крутящий момент для резьбовых разъемов.
• Регулярное техническое обслуживание : Регулярно проверяйте разъемы на предмет износа, коррозии или мусора, особенно при установке вне помещений.
• Как избежать ошибок : убедитесь, что сопротивление между разъемом и кабелем соответствует требуемому, чтобы предотвратить ухудшение сигнала.

Будущие тенденции в технологии радиочастотных разъемов

По мере роста спроса на более высокую пропускную способность и миниатюрные устройства радиочастотные разъемы продолжают развиваться:

• Миниатюризация : разъемы становятся меньше, сохраняя при этом высокочастотную производительность, отвечая потребностям мобильных устройств и устройств Интернета вещей.
• Более высокая пропускная способность : будущие радиочастотные разъемы будут разработаны для поддержки еще более высоких скоростей передачи данных и частот, что необходимо для беспроводных систем связи следующего поколения.
• Инновации в области долговечности : Достижения в области материаловедения повышают долговечность и надежность радиочастотных разъемов, особенно в суровых условиях.

Часто задаваемые вопросы (FAQ)

Что такое радиочастотные разъемы? Радиочастотные разъемы — это электрические разъемы, используемые для передачи радиочастотных сигналов в таких устройствах, как антенны, передатчики и приемники.

Как выбрать лучший РЧ-разъем? Учитывайте диапазон частот, импеданс, требования к питанию и факторы окружающей среды, характерные для вашего приложения.

В чем разница между разъемами SMA и BNC? Разъемы SMA подходят для высокочастотных приложений, тогда как разъемы BNC используются для низкочастотных задач, таких как видео и CCTV.

Можно ли использовать разъемы RF в наружных системах? Да, разъемы типа N-Type и 7/16 DIN предназначены для использования вне помещений, обеспечивая водонепроницаемость и долговечность.

Что такое высокочастотные радиочастотные разъемы? Высокочастотные радиочастотные разъемы, такие как SMA и SMP, предназначены для эффективной работы в гигагерцовом диапазоне, например, в телекоммуникациях и радарах.

Как обслуживать радиочастотные разъемы? Регулярная очистка, правильная установка и регулярный осмотр на предмет износа помогут поддерживать оптимальную производительность.

Заключение

Разъемы RF необходимы для обеспечения эффективной передачи радиочастотных сигналов в различных приложениях, от телекоммуникаций до вещания. Понимая различные типы разъемов RF и их уникальные характеристики, вы можете принимать обоснованные решения при выборе разъемов для ваших конкретных нужд. Правильная установка и обслуживание обеспечат надежную работу этих разъемов, способствуя общему успеху ваших систем связи RF.
