В современном быстро меняющемся цифровом мире антенны являются важнейшими компонентами, которые обеспечивают бесперебойную связь и подключение между различными устройствами и отраслями. От мобильных телефонов до спутников, эти устройства полагаются на различные конструкции антенн для эффективной передачи и приема сигналов. В этой статье будут рассмотрены несколько основных типов антенн — патч-антенны , встроенные антенны PCB , антенны БПЛА и антенны GPS — с акцентом на их структуре, применении и важности в различных областях.

Что такое патч-антенна ?

Антенна-патч , также известная как микрополосковая антенна, представляет собой тип радиоантенны, которая может быть установлена на плоской поверхности. Она состоит из плоской, прямоугольной или круглой проводящей пластины из металла, обычно прикрепленной к заземляющей плоскости. Эта пластина отделена от заземляющей плоскости диэлектрической подложкой, которая влияет на производительность антенны с точки зрения частоты и полосы пропускания.

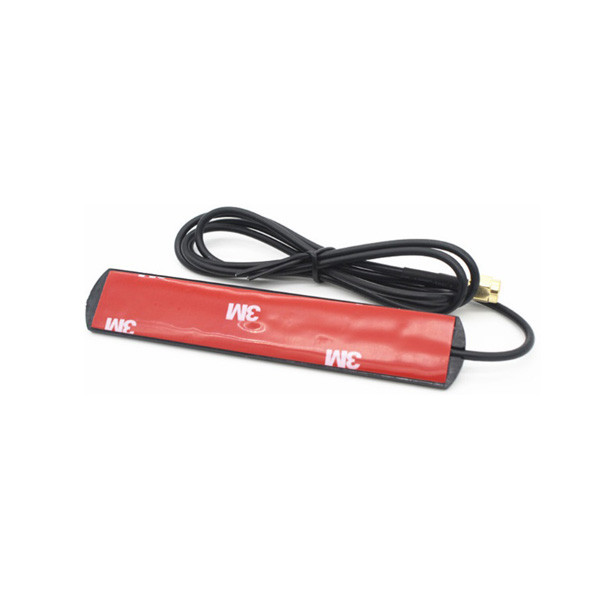

Патч-антенна GSM/3G/4G/2.4G с коэффициентом усиления 5 дБи КСВ≤1,5 и разъемом SMA Male XMR-T001

Антенны-патч в основном используются в приложениях, где пространство является проблемой, например, в мобильных телефонах и других портативных устройствах. Они популярны из-за своей простоты, низкого профиля и легкости изготовления.

Основные характеристики патч-антенн

Патч-антенны имеют ряд отличительных особенностей:

• Низкий профиль и компактность : эти антенны тонкие и могут быть размещены на поверхности, не добавляя большого объема, что делает их идеальными для компактных устройств.
• Диаграмма направленности излучения : патч-антенны излучают энергию преимущественно в одном направлении, что повышает их эффективность при передаче направленного сигнала.
• Простота производства : поскольку их можно печатать непосредственно на печатных платах, они экономически эффективны и их легко производить в больших количествах.

• Ограниченная полоса пропускания : одним из недостатков патч-антенн является то, что они обычно имеют узкую полосу пропускания, что ограничивает их частотный диапазон.

Применение патч-антенн

Патч-антенны обычно используются в:

• Телекоммуникационные системы , в которых осуществляется передача и прием сигналов для беспроводной связи.
• Маршрутизаторы Wi-Fi и сетевое оборудование , направленные свойства которых идеально подходят для подключения устройств в пределах фиксированной зоны.

• Радиолокационные системы , особенно в военных целях, где необходима целенаправленная и надежная передача сигнала.

Встроенная печатная антенна : обзор

Встроенная антенна PCB - Embedded Antenna - это антенна, которая встраивается непосредственно в печатную плату. В отличие от внешних антенн, встроенные антенны PCB интегрированы во внутреннюю структуру устройства, предлагая очень компактное и оптимизированное решение. Эти антенны часто можно увидеть в современной потребительской электронике, включая смартфоны , устройства IoT и носимые технологии .

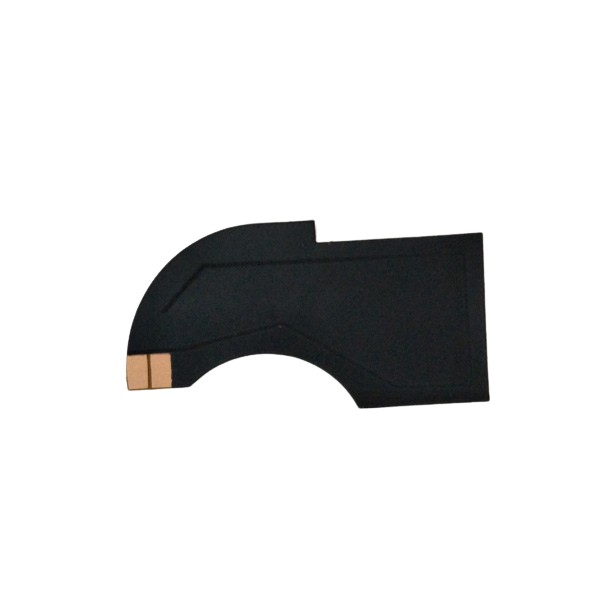

Встроенная антенна 2.4G PCB с коэффициентом усиления 5 дБи 50 мм с разъемом IPEX XMR-P039

Преимущества встроенных антенн на печатной плате

Некоторые из основных преимуществ встроенных печатных антенн включают в себя:

• Компактная конструкция : поскольку они встроены в печатную плату, нет необходимости во внешних антенных конструкциях, что экономит место и создает элегантный форм-фактор.
• Экономическая эффективность : поскольку они печатаются в процессе изготовления печатной платы, они снижают общие производственные затраты.

• Снижение помех : встроенные антенны на печатной плате менее подвержены помехам от внешних компонентов из-за их близости к внутренним схемам устройства.




Применение встроенных антенн на печатных платах

Встроенные печатные антенны можно найти в:

• Смартфоны и планшеты , где пространство ограничено и необходима низкопрофильная антенна.
• Устройства с поддержкой Bluetooth и Wi-Fi, такие как динамики и устройства для умного дома.

• Носимые устройства, такие как смарт-часы, фитнес-трекеры и оборудование для мониторинга здоровья.

Антенна БПЛА : роль антенн в дронах

Беспилотные летательные аппараты (БПЛА), обычно называемые дронами, в значительной степени зависят от эффективных и надежных антенн для связи и управления. Будь то коммерческий дрон, используемый для фотосъемки, или военный БПЛА, предназначенный для разведки, роль антенны имеет решающее значение для передачи данных в реальном времени, видеопотоков и навигационных сигналов.

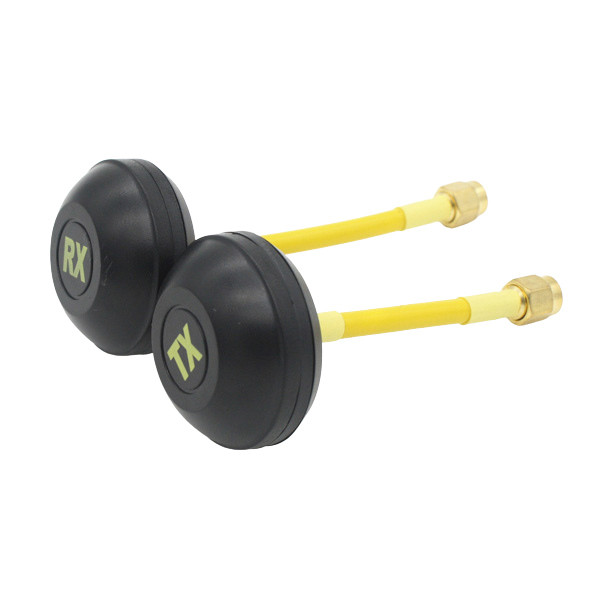

Антенна 5.8G БПЛА с коэффициентом усиления 3dbi VSWR≤1.5 с разъемом SMA XMR-M001

Типы антенн БПЛА

Дроны используют различные типы антенн в зависимости от их миссии и требований к дальности. Некоторые из наиболее распространенных антенн, используемых в БПЛА, включают:

• Патч-антенны , которые часто используются из-за их направленных свойств и компактной конструкции.
• Спиральные антенны , которые обеспечивают более широкое покрытие и полезны для дальней связи.

• GPS-антенны , которые имеют решающее значение для предоставления точных данных о местоположении бортовым навигационным системам БПЛА.

Проблемы и решения связи с БПЛА

Основная проблема для антенн БПЛА — обеспечение стабильного сигнала на больших расстояниях и при различных типах помех. Связь в пределах прямой видимости имеет решающее значение для большинства БПЛА, поэтому конструкция и размещение антенн должны быть оптимизированы для поддержания связи с наземной станцией управления. Технология MIMO (Multiple Input, Multiple Output) , в которой несколько антенн используются для повышения надежности сигнала и пропускной способности, часто применяется в системах БПЛА.

Антенна GPS: обеспечение точной навигации

Антенны GPS имеют решающее значение для глобальных систем позиционирования, позволяя устройствам принимать сигналы со спутников для точного отслеживания местоположения. Эти антенны имеют решающее значение для приложений в авиации , автомобильной навигации , морских путешествиях и смартфонах .

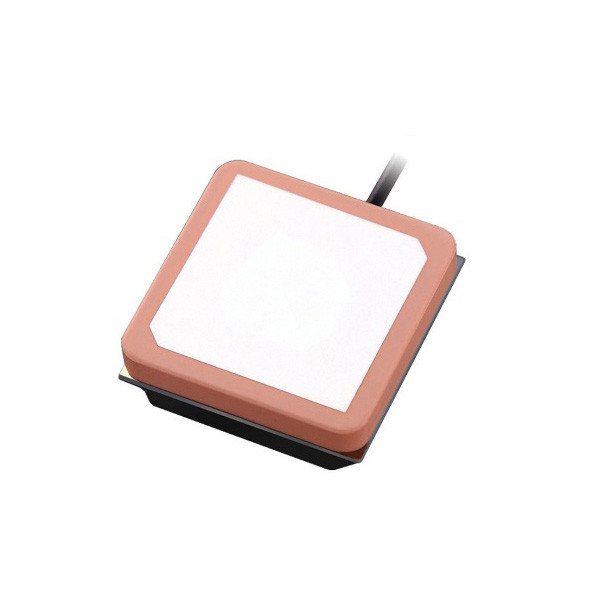

Внутренняя активная антенна GPS 1575,42 МГц, коэффициент усиления 30 дБи, КСВ≤1,5 с разъемом IPEX XMR-G015

Типы GPS-антенн

Существует несколько типов GPS-антенн :

• Патч-антенны GPS : они широко используются в портативных навигационных устройствах и дронах из-за своей компактной конструкции.
• Антенны Helix GPS : обеспечивают лучший прием сигнала со всех направлений и используются в приложениях, где устройство может часто менять ориентацию.

• Встроенные GPS-антенны на печатной плате : используются в компактных устройствах, таких как смартфоны и носимые устройства, где пространство имеет первостепенное значение.




Применение GPS-антенны

GPS-антенны используются в:

• Смартфоны , предоставляющие навигационные услуги и приложения на основе определения местоположения.
• Автомобильные системы GPS , которые предоставляют водителям пошаговые инструкции.
• БПЛА , предоставляющие точные данные о местоположении для определения траектории полета и управления миссией.

• Морские навигационные системы , обеспечивающие точное позиционирование в открытом море.

Особенности конструкции антенны

При проектировании антенн необходимо учитывать несколько ключевых факторов для обеспечения оптимальной производительности. К ним относятся:

• Частота : рабочая частота антенны должна соответствовать применению, будь то Wi-Fi, GPS или системы связи.
• Согласование импеданса : правильный импеданс обеспечивает максимальную передачу мощности между антенной и приемником/передатчиком.

• Размер и форм-фактор : что особенно важно для патч-антенн и встроенных антенн на печатной плате , размер антенны должен соответствовать общим конструктивным ограничениям устройства.

Новые тенденции в антенных технологиях

Будущее антенных технологий формируется под влиянием новых тенденций, таких как:

• Антенны 5G : с развертыванием сетей 5G разрабатываются антенны миллиметрового диапазона , способные работать на более высоких частотах и обеспечивать более высокую скорость передачи данных.

• Интеллектуальные антенны : адаптивные антенны могут динамически регулировать свои параметры для оптимизации мощности и качества сигнала, что особенно важно в беспилотных летательных аппаратах и приложениях Интернета вещей.

Заключение: выбор правильной антенны для вашего применения

Выбор подходящей антенны зависит от ряда факторов, включая требования к частоте приложения, ограничения по размеру и требования к производительности. Например:

• Патч-антенны идеально подходят для компактных устройств, которым необходим направленный сигнал.
• Встроенные антенны на печатной плате представляют собой идеальное решение для устройств с ограниченным пространством.
• Антенны БПЛА должны обеспечивать надежную связь на больших расстояниях.

• Антенны GPS обеспечивают точное отслеживание местоположения, что имеет решающее значение для навигации.

В быстро развивающемся мире беспроводной связи антенны продолжают играть ключевую роль, и понимание их конструкции и функциональных возможностей является ключом к правильному выбору для любого приложения.

Часто задаваемые вопросы об антеннах

Для чего обычно используются патч-антенны? Патч-антенны используются в телекоммуникациях, Wi-Fi и радиолокационных системах благодаря своей компактной конструкции и направленным свойствам.

Как работает встроенная антенна PCB? Встроенная антенна PCB встраивается непосредственно в печатную плату, обеспечивая малозаметное решение для таких устройств, как смартфоны и продукты IoT.

Какой тип антенны лучше всего подходит для БПЛА? В БПЛА часто используются патч-антенны, спиральные антенны или специально разработанные антенны для обеспечения надежной связи и приема сигнала GPS.

Почему GPS-антенны так важны в смартфонах? GPS-антенны позволяют смартфонам принимать спутниковые сигналы, обеспечивая точные службы определения местоположения для навигации и приложений на основе определения местоположения.

С какими проблемами сталкиваются антенны БПЛА? Антенны БПЛА должны поддерживать стабильную связь на больших расстояниях, часто в условиях помех или препятствий.

Как антенны развиваются с технологией 5G? С развитием 5G появляются новые конструкции антенн, в частности антенны миллиметрового диапазона, которые справляются с возросшими частотами и скоростями передачи данных.
